किन छिटो, चिल्लो रैखिक गतिको लागि बहु-सुरुवात ट्रापेजोइडल स्क्रू छनौट गर्नुहोस्?

सार

यदि तपाईंको मेसिनले छिटो, चुपचाप, र भरपर्दो रूपमा लोड सार्न आवश्यक छ भने, एक मानक लीड स्क्रूले अवरोध जस्तै महसुस गर्न सुरु गर्न सक्छ: व्यावहारिक मोटर गतिमा धेरै ढिलो, लोड अन्तर्गत धेरै घर्षण, वा धुलो र मर्मतसम्भारमा धेरै संवेदनशील। ए मल्टि-स्टार्ट ट्रापेजोइडल स्क्रूअसभ्य राख्दै प्रति क्रान्ति (लीड) यात्रा बढाउने व्यावहारिक तरिका हो, प्रदूषण-सहिष्णु व्यवहार जसले ट्रेपेजोइडल थ्रेडहरूलाई औद्योगिक उपकरणहरूमा लोकप्रिय बनाउँछ। यस लेखले वास्तविक ग्राहकको पीडा बिन्दुहरू - गति सीमा, पहिरन, दक्षता, स्टिक-स्लिप, शोर, र सेवा जीवन-र शोहरू तोड्छ। बहु-सुरु ज्यामितिले तिनीहरूलाई कसरी सम्बोधन गर्छ, जहाँ यसले अर्थ दिन्छ (र जहाँ यो हुँदैन), र तपाईंले डिजाइन गर्न प्रतिबद्ध हुनु अघि के जाँच गर्नुपर्छ।

सामग्री

• दुखाइ बिन्दु खरीददारहरू समाधान गर्न चाहन्छन्
• मल्टी-स्टार्ट ट्रापेजोइडल स्क्रूलाई के फरक बनाउँछ
• प्रदर्शन लाभहरू तपाईंले वास्तवमा महसुस गर्न सक्नुहुन्छ
• ट्रेड-अफहरू र कहिले प्रयोग नगर्ने
• दायाँ स्क्रू निर्दिष्ट गर्नको लागि चयन चेकलिस्ट
• द्रुत तुलना तालिका
• लामो सेवा जीवनको लागि एकीकरण सुझावहरू
• साझा अनुप्रयोगहरू
• कसरी एक निर्माताले तपाईंको परिणामलाई समर्थन गर्दछ
• FAQ
• अर्को चरणहरू

रूपरेखा

• समस्या परिभाषित गर्नुहोस्: किन परम्परागत स्क्रू धेरै ढिलो वा धेरै "ग्राबी" हुन सक्छ।
• ज्यामिति व्याख्या गर्नुहोस्: सादा भाषामा सुरु, पिच, र नेतृत्व।
• परिणामहरूमा ज्यामिति जडान गर्नुहोस्: गति, सहजता, दक्षता, र स्थिरता।
• व्यापार-अफ सतहहरू: सेल्फ-लकिङ, होल्डिङ लोड, र ड्राइभ साइजिङ।
• व्यावहारिक चेकलिस्ट दिनुहोस्: महँगो पुन: डिजाइनबाट बच्नको लागि खरिदकर्ताहरूले के निर्दिष्ट गर्नुपर्छ।
• एक नजरमा तुलना प्रदान गर्नुहोस्: सिंगल-स्टार्ट बनाम बहु-सुरु र बल स्क्रू।
• कार्यान्वयन + FAQ संग समाप्त गर्नुहोस्: स्नेहन, पङ्क्तिबद्धता, प्रतिक्रिया, र शोर।

दुखाइ बिन्दु खरीददारहरू समाधान गर्न चाहन्छन्

धेरै खरीददारहरू यो सोचेर उठ्दैनन्, "मलाई नयाँ थ्रेड प्रोफाइल चाहिन्छ।" तिनीहरू निम्न जस्ता समस्याहरूमा उठ्छन्:

• पर्याप्त गति छैन: मोटर असहज रूपमा छिटो स्पिन नगरेसम्म तपाईले लक्ष्य चक्र समयलाई हिट गर्न सक्नुहुन्न।
• स्टिक-स्लिप र जर्की गति: गाडी हिचकिचाउँछ, त्यसपछि उफ्रन्छ — स्थितिको गुणस्तर र सतह समाप्त हुन्छ।
• अकाल पहिरन: अखरोट ढिलो हुन्छ; प्रतिक्रिया बढ्छ; सटीकता बहाव; मर्मतसम्भार नियमित कर बन्छ।
• उच्च ड्राइव टोक़: तपाइँको मोटर/गियरबक्स तातो चल्छ, अधिक वर्तमान तान्नुहुन्छ, वा ठूलो आकार चाहिन्छ।
• शोर र कम्पन: विशेष गरी जब पेंच लामो छ वा उच्च RPM मा चल्छ।
• फोहोर वातावरण: बल स्क्रू धेरै "नाजुक" महसुस गर्न सक्छ जब धूलो, चिप्स, वा स्प्ल्याश अपरिहार्य हुन्छ।

A मल्टि-स्टार्ट ट्रापेजोइडल स्क्रूप्रायः चयन गरिन्छ जब तपाइँ प्रति क्रान्तिलाई परित्याग नगरी थप यात्रा चाहनुहुन्छ trapezoidal थ्रेडहरूको बलियो, क्षमाशील व्यवहार।

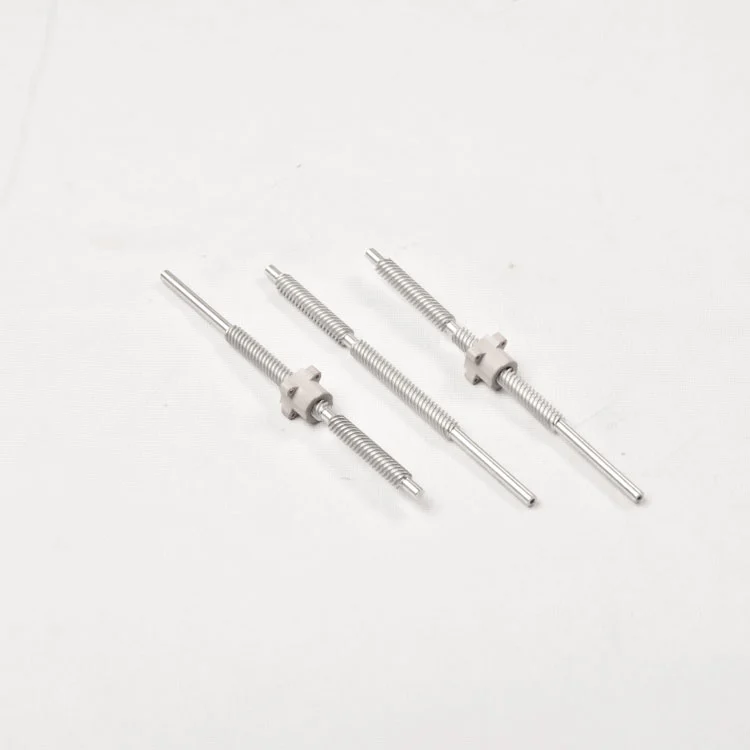

मल्टी-स्टार्ट ट्रापेजोइडल स्क्रूलाई के फरक बनाउँछ

ट्रापेजोइडल स्क्रूहरूले ट्रापेजोइड आकारको धागो प्रयोग गर्दछ (सामान्यतया "एक्मे-शैली" व्यवहारसँग सम्बन्धित) लोड बोक्नका लागि डिजाइन गरिएको, उत्पादनशीलता, र औद्योगिक अवस्थाहरूमा विश्वसनीय प्रदर्शन।

"मल्टी-स्टार्ट" भागले पेंचको वरिपरि कति थ्रेड हेलीसहरू लपेट्छन् भनेर वर्णन गर्दछ। यहाँ यसको बारेमा सोच्ने सरल तरिका हो:

• पिच= अक्षको छेउमा थ्रेड चुचुराहरू बीचको दूरी।
• सुरु हुन्छ= स्वतन्त्र थ्रेड ट्र्याकहरूको संख्या (1-सुरु, 2-सुरु, 4-सुरु, आदि)।
• नेतृत्व= एक पूर्ण स्क्रू क्रान्तिमा नट कति टाढा सर्छ।

एकल-सुरु स्क्रूको साथ, नेतृत्व बराबर पिच। मल्टि-स्टार्ट स्क्रूको साथ, सुरुको संख्याले गुणा पिच बराबर हुन्छ। यसको मतलब तपाईले एक उचित पिच राख्न सक्नुहुन्छ (बल र उत्पादन क्षमताको लागि राम्रो) जबकि गति हासिल गर्न नेतृत्व बढाउँदै।

खरिदकर्ताको भाषामा:मल्टि-स्टार्ट = प्रति पालो थप आन्दोलन, ताकि तपाईं मोटर RPM लाई किनारामा नपुगेकन गति लक्ष्यहरू पूरा गर्न सक्नुहुन्छ।

प्रदर्शन लाभहरू तपाईंले वास्तवमा महसुस गर्न सक्नुहुन्छ

बहु-सुरु ट्रापेजोइडल डिजाइनहरूले गति र सहजता महत्त्वपूर्ण हुँदा तिनीहरूको मूल्य देखाउने प्रवृत्ति हुन्छ, तर अनुप्रयोगले अझै पनि बलियो, सेवायोग्य संयन्त्र।

• आरामदायी मोटर RPM मा उच्च रैखिक गति
  यदि तपाईंको डिजाइन मोटर गति, गियरबक्स सीमा, वा उच्च RPM मा आवाज द्वारा सीमित छ भने, बढ्दो सीसाले आवश्यक घुमाउने गति कम गर्न सक्छ। समान यात्रा दरको लागि।
• कम "कोगिंग" अनुभूतिको साथ सहज गति
  धेरै प्रणालीहरूले राम्रो महसुस गर्छन् जब स्क्रू प्रति पालो अगाडि बढ्छ - विशेष गरी यदि तपाइँको नियन्त्रण प्रणाली चरण-आधारित छ र तपाइँ कम चाहनुहुन्छ भने दिइएको यात्रा दूरी हासिल गर्न माइक्रो-चरणहरू।
• साइकल चलाउने उपकरणहरूमा राम्रो उत्पादकता
  प्याकेजिङ्ग, फिक्स्चर, स्वचालित ढोका, र रैखिक एक्चुएटरहरू प्रायः अल्ट्रा-फाइन सटीकता भन्दा दोहोर्याउन सकिने गति र अपटाइमको बारेमा बढी ख्याल राख्छन्। मल्टी-स्टार्ट लीडले पूर्ण रूपमा नयाँ ड्राइभट्रेन वास्तुकलालाई जबरजस्ती बिना साइकल समय छोटो बनाउन सक्छ।
• कठोर वातावरणमा व्यावहारिक विश्वसनीयता
  पुन: परिक्रमा गर्ने बलहरूमा भर परेका समाधानहरूको तुलनामा, ट्रापेजोइडल स्क्रू प्रणालीहरू सामान्यतया बढी प्रदूषण सहनशील र सरल हुन्छन्। फोहोर र मलबे वास्तविक संसारको भाग हुँदा कायम राख्न।

ट्रेड-अफहरू र कहिले प्रयोग नगर्ने

एक स्मार्ट स्पिक एक हो जसले ट्रेड-अफहरू चाँडै स्वीकार गर्दछ - तपाईंले परीक्षणमा पत्ता लगाउनु अघि।

• सेल्फ-लकिङको ग्यारेन्टी छैन
  सीसा बढ्दै जाँदा, प्रणाली लोड अन्तर्गत ब्याक-ड्राइभ हुने सम्भावना बढी हुन सक्छ। यदि तपाईंलाई शक्ति बिना स्थिति होल्ड गर्न लोड चाहिन्छ भने, तपाईंलाई ब्रेक, फरक नेतृत्व, वा वैकल्पिक संयन्त्र चाहिन्छ।
• होल्डिङ लोड बनाम गतिशील लोड
  द्रुत यात्राको लागि अनुकूलित डिजाइनहरूलाई आराममा लोड कसरी रोकिन्छ भन्ने कुरामा थप ध्यान दिन आवश्यक पर्दछ (विशेष गरी ठाडो अक्षहरू)।
• ड्राइभ साइजिङ र तातो
  उच्च नेतृत्वले टोक़-गति सम्बन्ध र गतिशील व्यवहार परिवर्तन गर्न सक्छ। तपाईं वास्तविक कर्तव्य चक्र विरुद्ध मोटर / गियरबक्स वक्र पुष्टि गर्न चाहानुहुन्छ।
• अति परिशुद्धताको लागि शीर्ष विकल्प होइन
  यदि तपाईंलाई धेरै उच्च सटीकता, न्यूनतम प्रतिक्रिया, र राम्रो स्थितिमा उच्च दक्षता चाहिन्छ भने, तपाईंले अझै पनि ग्राउन्ड बल स्क्रू वा अन्य सटीक प्रणालीहरूलाई समर्थन गर्न सक्नुहुन्छ।

दायाँ स्क्रू निर्दिष्ट गर्नको लागि चयन चेकलिस्ट

जब खरीददारहरूले "हामीलाई छिटो स्क्रू चाहिन्छ" भन्छन्, उनीहरूलाई वास्तवमै के चाहिन्छ त्यो एक विशिष्टता हो जसले तिनीहरूलाई पुन: कामबाट जोगाउँछ। ईन्जिनियरिङ् टोलीहरू र आपूर्तिकर्ताहरूसँग स्पष्ट रूपमा कुराकानी गर्न यो चेकलिस्ट प्रयोग गर्नुहोस्:

1. प्रति क्रान्ति लक्ष्य यात्रा
   साइकल समय र मोटर RPM सीमाहरूमा आधारित आफ्नो इच्छित नेतृत्व परिभाषित गर्नुहोस्।
2. लोड प्रकार र दिशा
   राज्य अक्षीय भार (अधिकतम र विशिष्ट), झटका भार, र यो एक ठाडो अक्ष हो जुन ब्याक-ड्राइभ हुन सक्छ।
3. कर्तव्य चक्र र गति प्रोफाइल
   निरन्तर बनाम रुकावट, त्वरण आवश्यकताहरू, र पहिरन बढाउन सक्ने कुनै पनि बारम्बार उल्टो।
4. आवश्यक स्थिति गुणस्तर
   स्वीकार्य प्रतिक्रिया, दोहोरिने योग्यता अपेक्षाहरू, र तपाईंले सफ्टवेयरमा क्षतिपूर्ति दिनुहुनेछ कि भनेर सूचीबद्ध गर्नुहोस्।
5. नट सामग्री र स्नेहन रणनीति
   निर्दिष्ट गर्नुहोस् कि तपाईं धातुको नट, इन्जिनियर गरिएको पोलिमर, कांस्य, वा अनुकूलन जोडी मनपर्छ - र तपाइँ कसरी लुब्रिकेट गर्ने योजना गर्नुहुन्छ (ग्रीस/तेल/सुक्खा)।
6. वातावरण
   धुलो, चिप्स, वाशडाउन, तापमान दायरा, जंग जोखिम, र सतह उपचार को लागी कुनै पनि आवश्यकता।
7. माउन्टिंग र पङ्क्तिबद्ध अवरोधहरू
   उपलब्ध ठाउँ, अन्त्य मेसिन आवश्यकताहरू, समर्थन असर व्यवस्था, र स्वीकार्य रनआउट साझेदारी गर्नुहोस्।

प्रो टिप:यदि तपाइँ एकल-सुरुबाट बहु-सुरुमा स्विच गर्दै हुनुहुन्छ भने, तपाइँको प्रणाली सुरक्षाको लागि सेल्फ-लकिङमा निर्भर छ कि छैन भनेर पुष्टि गर्नुहोस्। धेरै "रहस्य असफलताहरू" वास्तवमा "होल्डिङ व्यवहार परिवर्तन" असफलताहरू हुन्।

द्रुत तुलना तालिका

लामो सेवा जीवनको लागि एकीकरण सुझावहरू

एकीकरण ढिलो भएमा राम्रोसँग छानिएको पेंचले पनि खराब प्रदर्शन गर्न सक्छ। यी अभ्यासहरू आफैंको लागि भुक्तान गर्छन्:

• बेलैमा गलत संरेखण नियन्त्रण गर्नुहोस्
  नटमा साइड लोडिङ कम गर्नको लागि उचित समर्थन र पङ्क्तिबद्ध विधिहरू प्रयोग गर्नुहोस् - पहिरनलाई तीव्र पार्ने सबैभन्दा छिटो तरिकाहरू मध्ये एक।

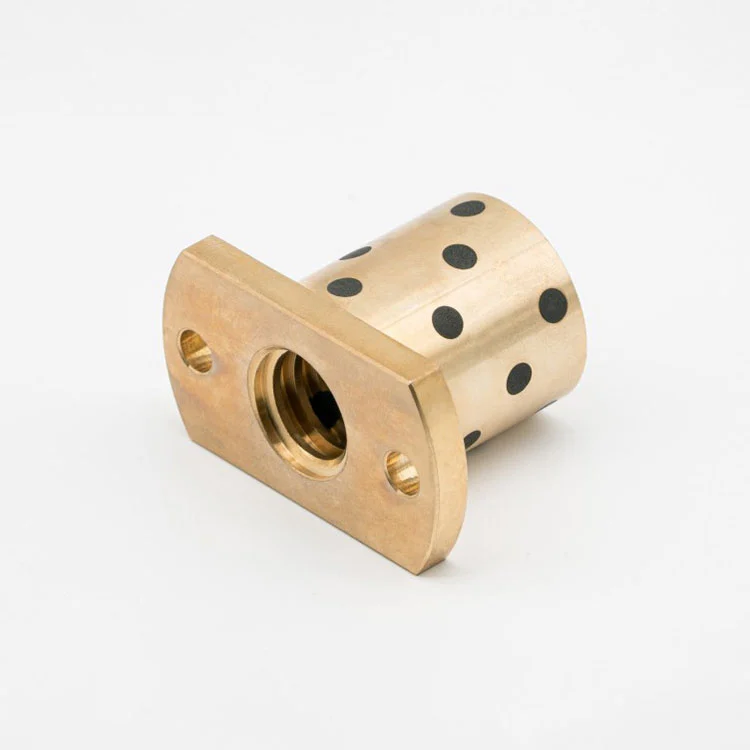

• सही नट जोडा छान्नुहोस्
  कांस्य वा इन्जिनियर गरिएको पोलिमरहरूले आवाज, घर्षण व्यवहार, र मर्मत आवश्यकताहरू परिवर्तन गर्न सक्छन्। तपाईंको वातावरण र कर्तव्य चक्रमा सामग्रीहरू मिलाउनुहोस्।
• डिजाइन सुविधा जस्तै स्नेहन प्रबन्ध गर्नुहोस्
  तपाईंले ग्रीस वा तेल प्रयोग गरिरहनुभएको छ कि छैन, यसलाई कसरी भरिनेछ, र स्नेहकलाई घर्षण पेस्टमा परिणत गर्नबाट कसरी प्रदूषण रोक्ने भन्ने निर्णय गर्नुहोस्।
• प्रतिक्रिया वृद्धिको लागि योजना

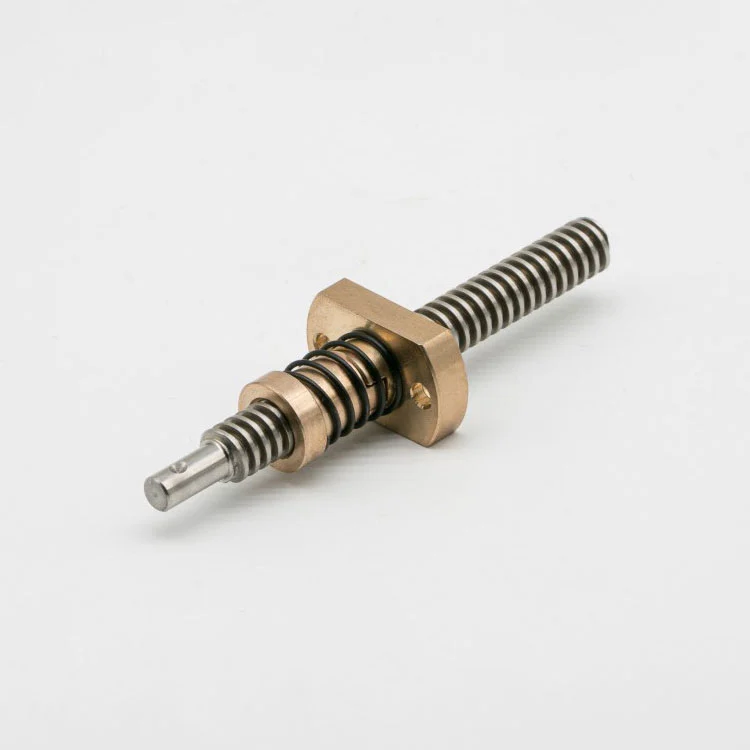

  यदि तपाइँको अनुप्रयोगलाई निरन्तर स्थिति चाहिन्छ भने, एन्टि-ब्याकल्याश नट विकल्पहरू, आवधिक समायोजन योजनाहरू, वा सफ्टवेयर क्षतिपूर्तिलाई विचार गर्नुहोस्।
• लामो स्क्रूको लागि महत्वपूर्ण गति पुष्टि गर्नुहोस्
  लामो, पातलो स्क्रूले उच्च RPM मा ह्विप गर्न सक्छ। यदि तपाइँ गति बढाउँदै हुनुहुन्छ भने, कम्पन नियन्त्रणमा राख्न समर्थन स्पेसिङ र अपरेटिङ दायरा मान्य गर्नुहोस्।

साझा अनुप्रयोगहरू

A मल्टि-स्टार्ट ट्रापेजोइडल स्क्रूगति र स्थायित्व सँगै हुनु पर्ने अनुप्रयोगहरूमा प्राय: फिट हुन्छ:

• औद्योगिक स्वचालन र फिक्स्चरका लागि रैखिक एक्चुएटरहरू
• बारम्बार छिटो यात्रा संग प्याकेजिङ र ह्यान्डलिंग उपकरण
• समायोज्य प्लेटफार्महरू, गेटहरू, र सुरक्षात्मक आवरणहरू
• चिकित्सा र प्रयोगशाला उपकरणहरू जहाँ सहज गति महत्त्वपूर्ण छ तर वातावरणले भरपर्दो मेकानिक्सको माग गर्दछ
• काठको काम, हल्का बनावट, र उपकरणहरू धुलो वा चिप्सको सम्पर्कमा छन्

कसरी एक निर्माताले तपाईंको परिणामलाई समर्थन गर्दछ

कागजमा गति सजिलो छ। महिनाको चक्र पछि सहज रहने गति नै वास्तविक लक्ष्य हो। त्यसैले धेरै खरीददारहरूले थ्रेड ज्यामिति छनोटहरू, सामग्री जोडा बनाउने, र अन्तिम मेसिनिङ विवरणहरूलाई समर्थन गर्न सक्ने निर्माता छनौट गर्छन्—भाग नम्बर मात्र प्रदान गर्दैन।

Suzhou Maitu स्क्रू रड निर्माण कं, लिमिटेड बहु-सुरु ट्रापेजोइडल स्क्रू समाधानहरू उत्पादन गर्दछ जुन सामान्य रूपमा निर्दिष्ट गरिन्छ बलियो मेकानिकल इन्टरफेस कायम गर्दै प्रति क्रान्ति उच्च यात्रा चाहिने ग्राहकहरू। अभ्यासमा, यसको मतलब तपाइँ तपाइँको मेसिनले वास्तवमा के गर्छ संग स्क्रूको सुरु, लिड, र नट जोडा पङ्क्तिबद्ध गर्न सक्नुहुन्छ: तपाइँको लोड प्रोफाइल, तपाईंको वातावरण, र तपाईंको सेवा अपेक्षाहरू।

यदि तपाईं एकल-सुरु डिजाइनबाट माइग्रेट गर्दै हुनुहुन्छ भने, एक राम्रो आपूर्तिकर्ताले तपाईंलाई विवेक-जाँच होल्डिङ व्यवहार, ड्राइभ साइजिङ, र एकीकरण विवरणहरू ताकि तपाईंले "गति जित्न" र त्यसपछि विश्वसनीयता गुमाउनुहुन्न।

FAQ

प्रश्न: के एक बहु-सुरु ट्रापेजोइडल स्क्रू सधैं एकल-सुरु भन्दा छिटो सर्छ?
A:यो हुन सक्छ, किनभने उच्च नेतृत्वको अर्थ प्रति क्रान्ति अधिक रेखीय यात्रा हो। तर वास्तविक गति मोटर RPM सीमा, लोड, र प्रणाली गतिशीलता मा निर्भर गर्दछ। मुख्य लाभ भनेको कम RPM मा गति लक्ष्यहरू पूरा गर्नु हो - अधिकतम RPM लाई मात्र पछ्याउँदैन।

प्रश्न: बहु-सुरुमा परिवर्तन गर्दा प्रतिक्रिया बढ्छ?
A:ब्याकल्याश मुख्यतया नट फिट, पहिरन, र एन्टि-ब्याक्ल्याश सुविधाहरू प्रयोग गरिन्छ कि भनेर प्रभावित हुन्छ। बहु-सुरु डिजाइन स्वचालित रूपमा हुँदैन यसको मतलब उच्च प्रतिक्रिया हो, तर उच्च कर्तव्य चक्र र गतिले लुब्रिकेशन र पङ्क्तिबद्धतालाई बेवास्ता गरेमा पहिरनलाई तीव्र बनाउन सक्छ।

प्रश्न: के एक बहु-सुरु trapezoidal स्क्रू स्व-लकिङ छ?
A:जरूरी छैन। सीसा बढ्दै जाँदा, पछाडि ड्राइभिङ बढी सम्भावना हुन्छ। यदि शक्ति बिना होल्डिङ महत्वपूर्ण छ भने, यसलाई डिजाइन आवश्यकताको रूपमा व्यवहार गर्नुहोस् (ब्रेक, फरक नेतृत्व, वा सुरक्षा संयन्त्र) एक धारणा भन्दा।

प्रश्न: मैले सुरुको संख्या कसरी छनौट गर्ने?
A:तपाईंको आवश्यक नेतृत्व र मोटर RPM आराम क्षेत्रबाट सुरु गर्नुहोस्। त्यसपछि टोक़, होल्डिङ व्यवहार, र महत्वपूर्ण गति सीमा मान्य गर्नुहोस्। थप सुरुहरूले सामान्यतया दिइएको पिचको लागि नेतृत्व बढाउँछन्, तर प्रणाली सुरक्षा र स्थिरता जाँच गर्नुपर्छ।

प्रश्न: सेवा जीवनको लागि के बढी महत्त्वपूर्ण छ - थ्रेड ज्यामिति वा लुब्रिकेशन?
A:दुबै, तर स्नेहन र पङ्क्तिबद्धताले अक्सर निर्णय गर्छ कि राम्रो डिजाइन लामो जीवन डिजाइन हुन्छ। सबै भन्दा राम्रो पेंच पनि छिट्टै लगाउँछ यदि यो सुक्खा, गलत, वा दूषित चल्यो भने।

प्रश्न: मैले यसको सट्टा बल स्क्रू कहिले छनौट गर्नुपर्छ?
A:यदि तपाइँको अनुप्रयोगले धेरै उच्च दक्षता, राम्रो स्थिति, र उच्च परिशुद्धता स्तरहरूमा न्यूनतम प्रतिक्रियाको माग गर्दछ भने, बल स्क्रूहरू राम्रो फिट हुन सक्छन् - तपाईंको वातावरण र मर्मत योजनाले तिनीहरूलाई समर्थन प्रदान गरे।

अर्को चरणहरू

यदि तपाइँको हालको एक्चुएटर धेरै ढिलो छ, धेरै कोलाहल छ, वा पहिले भन्दा पहिले थकित छ, aमल्टि-स्टार्ट ट्रापेजोइडल स्क्रूसबैभन्दा सरल हुन सक्छ तपाईंको मेसिनलाई मर्मत परियोजनामा परिणत नगरी छिटो यात्रा अनलक गर्ने तरिका। आफ्नो लोड, स्ट्रोक, लक्ष्य गति, कर्तव्य चक्र, र वातावरण विवरण साझा गर्नुहोस्, र हामी तपाईंलाई एक इष्टतम विशिष्टता कम गर्न मद्दत गर्न सक्छौं।

विश्वसनीयतामा जुवा बिना प्रदर्शन अपग्रेड गर्न तयार हुनुहुन्छ? हामीलाई सम्पर्क गर्नुहोस्आफ्नो आवेदन छलफल गर्न र मिल्दो स्क्रू-र-नट समाधान प्राप्त गर्न तपाईंको अर्को निर्माण वा रिट्रोफिटको लागि।
