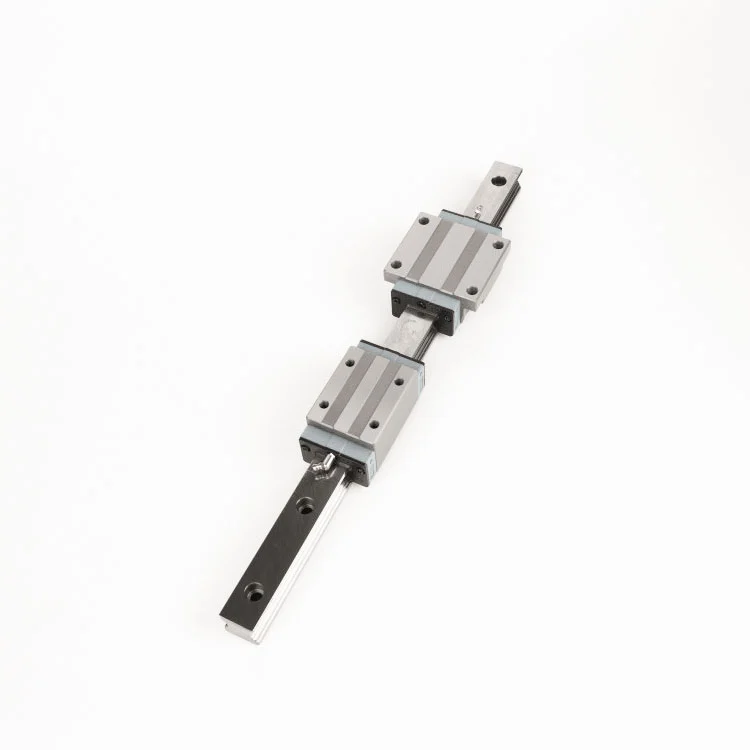

कसरी अल्ट्रा प्रेसिजन लिनियर गाइडहरूले आधुनिक गति प्रणालीहरूमा शुद्धता, स्थिरता, र विश्वसनीयता सुधार गर्न सक्छ

लेख सारांश: अल्ट्रा प्रेसिजन रैखिक गाइडहरूगति प्रणालीहरूको लागि आवश्यक छ जसलाई असाधारण सटीक स्थिति, सहज यात्रा, उच्च कठोरता, र दीर्घकालीन पुनरावृत्ति चाहिन्छ। सेमीकन्डक्टर उपकरण र सटीक मेसिन उपकरणहरूबाट रोबोटिक्स र चिकित्सा उपकरणहरूमा, सही रैखिक गाइडले प्रत्यक्ष रूपमा मेसिनको गुणस्तर, उपकरण स्थिरता, र सञ्चालन लागतहरूलाई प्रभाव पार्न सक्छ। यस लेखले अल्ट्रा-परिशुद्धता मार्गनिर्देशनहरू कसरी काम गर्दछ, कुन विशिष्टताहरू सबैभन्दा महत्त्वपूर्ण हुन्छन्, कसरी सटीक ग्रेडहरू तुलना गर्छन्, र व्यावसायिक निर्माताबाट भरपर्दो समाधान चयन गर्दा खरिदकर्ताहरूले के विचार गर्नुपर्छ भनेर वर्णन गर्दछ।मैतु.

सामग्रीको तालिका

• किन अल्ट्रा प्रेसिजन रैखिक गाइडहरू महत्त्वपूर्ण छन्?
• कुन प्राविधिक विशेषताहरूले उच्च प्रदर्शन रैखिक गाइड परिभाषित गर्छ?
• परिशुद्धता ग्रेड र सहिष्णुताले प्रदर्शनलाई कसरी असर गर्छ?
• कुन सामग्री र सतह उपचार दीर्घकालीन शुद्धता समर्थन?
• अल्ट्रा-प्रेसिजन रैखिक गाइडहरू सामान्यतया प्रयोग गरिन्छ?
• तपाईंले कसरी सही रैखिक गाइड चयन गर्नुपर्छ?
• के गुणस्तर नियन्त्रण खरीददारहरूले अपेक्षा गर्नुपर्छ?
• बारम्बार सोधिने प्रश्नहरू
• अन्तिम विचार

किन अल्ट्रा प्रेसिजन रैखिक गाइडहरू महत्त्वपूर्ण छन्?

आधुनिक स्वचालनमा, रैखिक गति अब बिन्दु A बाट बिन्दु B मा कम्पोनेन्ट सार्ने बारे मात्र होइन। सेमीकन्डक्टर निर्माण, सटीक निरीक्षण, CNC मेशिनिङ, रोबोटिक्स, र चिकित्सा उपकरणहरूलाई प्रायः अत्यन्त सानो विचलनको साथ दोहोर्याउन सकिने आन्दोलन चाहिन्छ। यी अनुप्रयोगहरूमा, ज्यामितीय त्रुटिको केही माइक्रोमिटरले पनि उत्पादनको गुणस्तर, असेम्बली शुद्धता, वा मापन परिणामहरूलाई असर गर्न सक्छ।

अल्ट्रा प्रेसिजन रैखिक गाइडहरूले गाइड रेल र क्यारेज बीच एक नियन्त्रित रोलिङ-गति इन्टरफेस प्रदान गर्दछ। तिनीहरूको अनुकूलित रेसवे ज्यामिति, सावधानीपूर्वक ग्राउन्ड माउन्टिंग सतहहरू, र नियन्त्रित उत्पादन सहनशीलताले अनावश्यक कम्पन, स्थितिगत भिन्नता, र मेकानिकल खेललाई कम गर्न मद्दत गर्दछ।

मैतु ले औद्योगिक अनुप्रयोगहरूको माग गर्न रैखिक गति उत्पादनहरू विकास गर्दछ र सटीक घटक निर्माण र सम्बन्धित समाधानहरूमा 12 वर्ष भन्दा बढी अनुभव छ। यसको अति-परिशुद्धता मार्गनिर्देशनहरू कठोरता, आयामी स्थिरता, लोड प्रदर्शन, र दीर्घकालीन विश्वसनीयताको वरिपरि डिजाइन गरिएको छ, तिनीहरूलाई प्रणालीहरूको लागि उपयुक्त बनाउँदछ जहाँ साधारण रैखिक गाइडहरूले पर्याप्त शुद्धता प्रदान गर्न सक्दैनन्।

अत्याधिक परिशुद्धता गाइडको मान यसको आयामी सहिष्णुतामा सीमित छैन। यो ज्यामितीय शुद्धता, भौतिक गुणहरू, प्रीलोड व्यवहार, स्थापना गुणस्तर, स्नेहन, सील, र गुणस्तर निरीक्षणको संयोजन हो जसले वास्तविक-विश्व गति प्रदर्शन निर्धारण गर्दछ।

कुन प्राविधिक विशेषताहरूले उच्च प्रदर्शन रैखिक गाइड परिभाषित गर्छ?

एक सटीक रैखिक गाइडलाई एकल सटीकता संख्याको सट्टा पूर्ण गति घटकको रूपमा मूल्याङ्कन गरिनु पर्छ। यसको कार्यसम्पादन निर्धारण गर्न धेरै प्राविधिक विशेषताहरू सँगै काम गर्छन्।

चार-बिन्दु सम्पर्क र लोड वितरण

एक अनुकूलित रेसवे संरचनाले धेरै सम्पर्क बिन्दुहरूमा लागू लोडहरू वितरण गर्न सक्छ। यसले गाइडलाई रेडियल बलहरू, पार्श्व बलहरू, र पल लोडहरू अझ प्रभावकारी रूपमा ह्यान्डल गर्न मद्दत गर्दछ, विशेष गरी बहु-अक्ष उपकरणहरूमा।

परिशुद्धता-जमिन सतहहरू

ग्राउन्ड रेसवे र माउन्टिंग सतहहरूले सहज क्यारेज यात्रा र सुधारिएको आयामी स्थिरतामा योगदान दिन्छ। Maitu ले यसको अल्ट्रा-सटीक श्रृंखलाको लागि लगभग Ra 0.4–0.8 μm को सतह फिनिशको साथ ग्राउन्ड रेसवेहरू निर्दिष्ट गर्दछ।

उच्च कठोरता

कठोरता विशेष गरी महत्त्वपूर्ण हुन्छ जब गाइडले भारी टुलिङ, काट्ने बलहरू, निरीक्षण मोड्युलहरू, वा बहु-अक्ष संयन्त्रहरूलाई समर्थन गर्दछ। एक कठोर गाइडवेले विरूपण कम गर्न र काम गर्ने भार अन्तर्गत स्थितिगत स्थिरता कायम राख्न मद्दत गर्न सक्छ।

भरपर्दो सील र स्नेहन

रैखिक गति प्रणालीहरूमा प्रदूषण एक प्रमुख चिन्ता हो। एकीकृत बहु-भुलैया सिलहरूले प्रदूषकहरूलाई रोलिङ तत्वहरू र रेसवेहरूमा पुग्नबाट रोक्न मद्दत गर्न सक्छ। वैकल्पिक स्नेहन समाधानले विस्तारित अपरेशनको समयमा मर्मत आवश्यकताहरू कम गर्न सक्छ।

• स्थिर र चिकनी रैखिक आन्दोलन
• उच्च लोड र क्षण-लोड क्षमता
• यात्रा को समयमा कम कम्पन
• नियन्त्रित माउन्टिंग र चलिरहेको शुद्धता
• धुलो र बाह्य प्रदूषकहरू विरुद्ध सुरक्षा
• सही रूपमा लुब्रिकेट गर्दा लामो मर्मत अन्तरालहरू

परिशुद्धता ग्रेड र सहिष्णुताले प्रदर्शनलाई कसरी असर गर्छ?

परिशुद्धता ग्रेडले महत्वपूर्ण आयामहरू र ज्यामितीय विशेषताहरूलाई कसरी नियन्त्रण गरिन्छ भनेर निर्धारण गर्छ। धेरै समानान्तर रेलहरू वा समन्वयित अक्षहरू समावेश गर्ने अनुप्रयोगहरूको लागि, गाइडवेहरू बीचको स्थिरता विशेष रूपमा महत्त्वपूर्ण छ किनभने स्थापना र सञ्चालनको क्रममा सानो आयामी भिन्नताहरू जम्मा हुन सक्छ।

उदाहरणका लागि, Maitu को उत्पादन डेटाले N, H, P, SP, र UP सहित धेरै सटीक ग्रेडहरू प्रदान गर्दछ। UP वर्गले सूचीबद्ध दायरामा उच्चतम परिशुद्धता वर्ग प्रतिनिधित्व गर्दछ।

नोट: देखाइएका मानहरू उचाइ र चौडाइ भत्ता (△H र △W) को लागि उत्पादन प्यारामिटरहरू हुन् र विशिष्ट गाइड कन्फिगरेसन र अनुप्रयोग आवश्यकताहरूसँग सँगै मूल्याङ्कन गरिनुपर्छ।

सिङ्क्रोनाइज्ड आन्दोलन आवश्यक पर्ने प्रणालीहरूको लागि, उच्च परिशुद्धता ग्रेड चयनले ठूलो आयामी स्थिरता प्रदान गर्न सक्छ। यद्यपि, उच्चतम ग्रेड स्वचालित रूपमा प्रत्येक मेसिनको लागि उत्तम विकल्प होइन। खरीददारहरूले आवश्यक शुद्धता, लोड, रेल लम्बाइ, स्थापना अवस्था, सञ्चालन वातावरण, र कुल परियोजना लागत सन्तुलन गर्नुपर्छ।

कुन सामग्री र सतह उपचार दीर्घकालीन शुद्धता समर्थन?

सामग्री चयनले सीधा कठोरता, पहिरन प्रतिरोध, आयामी स्थिरता, र सेवा जीवनलाई असर गर्छ। उच्च-कार्बन क्रोमियम असरदार स्टील, जस्तै SUJ2-समान सामग्री, व्यापक रूपमा रोलिङ-सम्पर्क घटकहरू माग गर्न प्रयोग गरिन्छ किनभने यसले उपयुक्त गर्मी उपचार पछि उच्च कठोरता प्राप्त गर्न सक्छ।

मैतु को अल्ट्रा-परिसिजन रैखिक गाइड श्रृंखलाले लगभग 58-62 HRC को निर्दिष्ट कठोरताको साथ उच्च-कार्बन क्रोमियम असरदार स्टील प्रयोग गर्दछ। प्रेसिजन-ग्राउन्ड रेसवे र नियन्त्रित तातो उपचारले निरन्तर सञ्चालनको लागि स्थिर सम्पर्क सतह सिर्जना गर्न मद्दत गर्दछ।

आवेदन वातावरणमा निर्भर गर्दै, सतह उपचारहरू पनि विचार गर्न सकिन्छ। कालो अक्साइड र इलेक्ट्रोलेस निकल प्लेटिङले अतिरिक्त सतह सुरक्षा प्रदान गर्न सक्छ र उपयोगी हुन सक्छ जब जंग प्रतिरोध वा वातावरणीय स्थायित्व महत्त्वपूर्ण विचार हो।

• आधार सामग्री:उच्च कार्बन क्रोमियम असर इस्पात
• कठोरता:लगभग 58-62 HRC
• रेसवे समाप्त:लगभग Ra 0.4-0.8 μm
• वैकल्पिक सुरक्षा:कालो अक्साइड वा इलेक्ट्रोलेस निकल प्लेटिङ

अल्ट्रा-प्रेसिजन रैखिक गाइडहरू सामान्यतया प्रयोग गरिन्छ?

गति आवश्यकताहरू जति कडा हुन्छ, उच्च परिशुद्धता गाइडवेको सम्भावित मूल्य त्यति नै बढी हुन्छ। यी कम्पोनेन्टहरू विशेष गरी सान्दर्भिक हुन्छन् जब उपकरणहरूले निरन्तर आन्दोलन वा बाह्य भारहरू ह्यान्डल गर्दा दोहोर्याउन मिल्ने स्थिति कायम गर्नुपर्छ।

अर्धचालक उपकरण

वेफर ह्यान्डलिङ, निरीक्षण, वितरण, र प्याकेजिङ उपकरणहरूलाई अत्यधिक नियन्त्रित आन्दोलनको आवश्यकता पर्दछ। स्थिर रैखिक मार्गदर्शनले स्थिति प्रणालीलाई पुनरावृत्ति कायम राख्न र अनावश्यक कम्पन कम गर्न मद्दत गर्दछ।

सटीक मेसिन उपकरणहरू

CNC र अन्य उच्च-सटीकता मेसिनिंग उपकरणहरू काट्ने सटीकता र दोहोर्याउन मिल्ने उपकरण स्थिति समर्थन गर्न कठोर गति घटकहरूमा निर्भर गर्दछ।

औद्योगिक रोबोटिक्स

रोबोटिक प्रणालीहरूसँग प्रयोग गरिएका रेखीय अक्षहरूले लोडहरू र जटिल आन्दोलन ढाँचाहरू परिवर्तन गर्ने अनुभव गर्न सक्छन्। बलियो क्षण-भार क्षमताले बहु-अक्ष कन्फिगरेसनहरूमा स्थिरता कायम राख्न मद्दत गर्न सक्छ।

परिशुद्धता मापन उपकरण

मापन उपकरण विशेष गरी यान्त्रिक विचलन को लागी संवेदनशील छ। सहज गति र नियन्त्रित ज्यामितीय सहिष्णुताले मापन त्रुटिको मेकानिकल स्रोतहरू कम गर्न मद्दत गर्न सक्छ।

चिकित्सा उपकरण

चिकित्सा उत्पादन र सटीक उपकरणहरू प्रायः भरपर्दो स्थिति, नियन्त्रित आन्दोलन, र उपयुक्त सतह सुरक्षा चाहिन्छ। गाइड छनोटले मेकानिकल प्रदर्शन र वातावरणीय आवश्यकताहरू दुवैलाई विचार गर्नुपर्छ।

तपाईंले कसरी सही रैखिक गाइड चयन गर्नुपर्छ?

यसको विज्ञापित परिशुद्धता वर्गमा आधारित गाइडवे छनौट गर्दा अनुपयुक्त डिजाइन हुन सक्छ। एक राम्रो दृष्टिकोण पूर्ण परिचालन वातावरण र मेकानिकल आवश्यकताहरूको मूल्याङ्कन गर्नु हो।

1. आवश्यक स्थिति सटीकता निर्धारण गर्नुहोस्:लक्ष्य शुद्धता, दोहोरिने योग्यता, र स्वीकार्य ज्यामितीय विचलन परिभाषित गर्नुहोस्।
2. स्थिर र गतिशील लोड गणना:पेलोड, एक्सेलेरेशन, काट्ने बल, पल लोड, र लोड वितरणलाई विचार गर्नुहोस्।
3. रेल लम्बाइ जाँच गर्नुहोस्:लामो रेलहरूमा विभिन्न सहिष्णुता आवश्यकताहरू हुन सक्छन्, त्यसैले लम्बाइ र सटीक ग्रेड सँगै मूल्याङ्कन गरिनुपर्छ।
4. वातावरणीय अवस्थाहरूको मूल्यांकन गर्नुहोस्:धुलो, आर्द्रता, तापक्रम, संक्षारक पदार्थ र क्लिनरूम आवश्यकताहरू विचार गर्नुहोस्।
5. उपयुक्त स्नेहन चयन गर्नुहोस्:उचित स्नेहन घर्षण कम गर्न र लगातार रोलिङ प्रदर्शन समर्थन गर्न आवश्यक छ।
6. स्थापना शुद्धता पुष्टि गर्नुहोस्:एक अत्यधिक सटीक गाइडले पनि गलत तरिकाले मेसिन वा खराब पङ्क्तिबद्ध माउन्टिंग सतहको लागि क्षतिपूर्ति गर्न सक्दैन।
7. निरीक्षण कागजात अनुरोध गर्नुहोस्:प्राविधिक निरीक्षण रिपोर्टहरूले उपयोगी प्रमाणहरू प्रदान गर्दछ जुन आपूर्ति गरिएका घटकहरूले सहमत विनिर्देशहरू पूरा गर्छन्।

माग गरिएका आवश्यकताहरू भएका परियोजनाहरूका लागि, इन्जिनियरहरूले स्पेसिफिकेशनलाई अन्तिम रूप दिनु अघि क्यारिज कन्फिगरेसन, प्रिलोड, माउन्टिंग विधि, रेल समानान्तर, ड्राइभ-प्रणाली अन्तरक्रिया, र अपेक्षित सेवा चक्रलाई पनि विचार गर्नुपर्छ।

के गुणस्तर नियन्त्रण खरीददारहरूले अपेक्षा गर्नुपर्छ?

सटीक कम्पोनेन्टहरू मात्र दृश्य निरीक्षणको सट्टा मापन योग्य गुणस्तर नियन्त्रण चाहिन्छ। एक पेशेवर आपूर्तिकर्तासँग कच्चा माल, तातो उपचार, ग्राइंडिङ, आयाम प्रमाणीकरण, चलिरहेको प्रदर्शन, र अन्तिम निरीक्षण कभर गर्ने प्रक्रियाहरू हुनुपर्छ।

मैतु ले बताउँछ कि यसको निर्माण प्रक्रियाले गर्मी उपचार, सटीक पीस, र अन्तिम निरीक्षण मार्फत उच्च-कार्बन क्रोमियम असर स्टील भण्डारणबाट ERP-आधारित गुणस्तर ट्रेसेबिलिटी प्रयोग गर्दछ। यसको मार्गनिर्देशनहरू प्रोफाइल प्रक्षेपण, आवाज मूल्याङ्कन, र लोड प्रमाणिकरणको अधीनमा छन्, आदेशहरूको लागि प्रदान गरिएको निरीक्षण कागजातहरू सहित।

यो दृष्टिकोण OEM र ईन्जिनियरिङ् टोलीहरूको लागि महत्त्वपूर्ण छ किनभने ट्रेस योग्य निरीक्षण डेटाले आगमन गुणस्तर नियन्त्रण, परियोजना कागजात, र दीर्घकालीन मर्मत निर्णयहरूलाई समर्थन गर्न सक्छ।

मैतु ले यसको Suzhou सञ्चालन सुरु भएदेखि नै विकसित भएका सटीक लीड स्क्रू र रेखीय कम्पोनेन्टका 16,000 भन्दा बढी स्पेसिफिकेशनहरू पनि रिपोर्ट गर्दछ, सँगै 5,000 भन्दा बढी विश्वव्यापी ग्राहकहरूलाई सेवा दिने अनुभव। यसको उत्पादन स्रोतहरूमा सुझाउ र डोङ्गगुआनमा सुविधाहरू समावेश छन्, दुबै साना-परिमाण आवश्यकताहरू र ठूला उत्पादन आदेशहरूलाई समर्थन गर्दछ।

बारम्बार सोधिने प्रश्नहरू

अल्ट्रा प्रेसिजन रैखिक गाइडहरू के हुन्?

अल्ट्रा प्रेसिजन रैखिक मार्गदर्शिकाहरू नियन्त्रित स्थिति, सहज यात्रा, उच्च कठोरता, र लगातार ज्यामितीय सहिष्णुताहरू आवश्यक पर्ने अनुप्रयोगहरूको लागि डिजाइन गरिएका उच्च सटीकता रैखिक गति कम्पोनेन्टहरू हुन्। तिनीहरू सामान्यतया अर्धचालक उपकरण, सटीक मेसिन उपकरण, रोबोटिक्स, मापन उपकरण, र चिकित्सा निर्माण मा प्रयोग गरिन्छ।

के ले UP-ग्रेड रैखिक गाइडहरूलाई मानक ग्रेडहरू भन्दा फरक बनाउँछ?

UP-ग्रेड गाइडवेहरू मानक ग्रेडहरू भन्दा कडा आयामी भत्ताहरूसँग निर्मित छन्। उदाहरणका लागि, Maitu को सूचीबद्ध उत्पादन प्यारामिटरहरूले 500 mm सम्म लम्बाइ भएको UP-ग्रेड रेलहरूको लागि 2 μm को △H र △W भत्ता देखाउँछन्। ग्रेडको वास्तविक उपयुक्तता पूर्ण मेसिन डिजाइन र आवश्यक शुद्धतामा निर्भर गर्दछ।

उच्च परिशुद्धता रैखिक गाइडहरूको लागि सामान्यतया कुन सामग्री प्रयोग गरिन्छ?

उच्च-कार्बन क्रोमियम असर इस्पात सामान्यतया रैखिक गति अनुप्रयोगहरूको मागको लागि चयन गरिएको छ किनभने यसले उच्च कठोरता प्राप्त गर्न सक्छ र गर्मी उपचार पछि प्रतिरोध पहनाउन सक्छ। Maitu ले यसको अति-परिशुद्धता श्रृंखलाको लागि लगभग 58-62 HRC कठोरताको साथ SUJ2-समान सामग्री निर्दिष्ट गर्दछ।

रैखिक गाइड सेवा जीवन कसरी सुधार गर्न सकिन्छ?

सही स्थापना, उपयुक्त प्रीलोड, उपयुक्त स्नेहन, प्रदूषण नियन्त्रण, उचित लोड वितरण, र नियमित निरीक्षण सबै सेवा जीवनमा योगदान गर्दछ। सिल गरिएको गाईडवे र उपयुक्त सतह उपचारले चुनौतीपूर्ण परिचालन वातावरणमा थप सुरक्षा प्रदान गर्न सक्छ।

के अति परिशुद्धता गाइडहरू क्लिनरूम वा अर्धचालक अनुप्रयोगहरूको लागि उपयुक्त छन्?

तिनीहरू उपयुक्त हुन सक्छन् जब गाइड कन्फिगरेसन, स्नेहन, सील, सतह उपचार, र सरसफाई आवश्यकताहरू सही रूपमा अनुप्रयोगसँग मेल खान्छ। संवेदनशील वातावरणको लागि, खरिदकर्ताहरूले अर्डर गर्नु अघि आपूर्तिकर्तासँग सामग्री, कोटिंग, स्नेहन, कण-नियन्त्रण, र निरीक्षण आवश्यकताहरू छलफल गर्नुपर्छ।

अन्तिम विचार

अल्ट्रा प्रेसिजन रैखिक गाइडहरूले अनुप्रयोगहरूमा महत्त्वपूर्ण भूमिका खेल्छन् जहाँ गति सटीकता, कठोरता, दोहोरिने योग्यता, र विश्वसनीयताले प्रत्यक्ष रूपमा उपकरण प्रदर्शनलाई असर गर्छ। सही समाधान चयन गर्न नाममात्र सटीक ग्रेड तुलना भन्दा बढी आवश्यक छ। सामग्रीको गुणस्तर, रेसवे फिनिश, लोड वितरण, सील, स्नेहन, स्थापना अवस्था, निरीक्षण प्रक्रियाहरू, र आवेदन आवश्यकताहरू सबै सँगै विचार गर्नुपर्छ।

सटीक रैखिक गति प्रविधिमा 12 वर्ष भन्दा बढी अनुभवको साथ, एक फराकिलो उत्पादन पोर्टफोलियो, विस्तृत उत्पादन प्यारामिटरहरू, र ट्रेस योग्य गुणस्तर-नियन्त्रण प्रक्रियाहरू, Maitu ले औद्योगिक अनुप्रयोगहरूको मागको लागि रैखिक गाइड समाधानहरू प्रदान गर्दछ। यदि तपाइँ सीएनसी उपकरण, सेमीकन्डक्टर मेसिनरी, रोबोटिक्स, सटीक मापन, वा चिकित्सा निर्माणको लागि मार्गनिर्देशनहरू मूल्याङ्कन गर्दै हुनुहुन्छ भने, अल्ट्रा प्रेसिजन लिनियर गाइडहरू र बारे थप जान्नुहोस्।हामीलाई सम्पर्क गर्नुहोस्तपाईंको शुद्धता, लोड, रेल लम्बाइ, वातावरणीय, र अनुकूलन आवश्यकताहरू छलफल गर्न।
