कुन मेट्रिक स्क्रू स्टड तपाईंको सभामा फिट हुन्छ?

A मेट्रिक स्क्रू स्टडसाधारण देखिन्छ — दुईवटा काम गर्ने छेउ भएको थ्रेडेड रड — तर पिच, बल, कोटिंग, र सहिष्णुतामा साना छनोटहरूले सफा निर्माण र पुन: कार्यको टाउको दुखाइको बीचमा भिन्नता ल्याउन सक्छ।

यस गाइडमा, म तपाईंलाई ईन्जिनियरहरू, खरीददारहरू, र मर्मत टोलीहरू द्वारा प्रयोग गरिएको व्यावहारिक चयन विधिको माध्यमबाट हिंड्नेछु। बाटोको साथमा, म तपाइँलाई देखाउनेछु कि कसरी सबैभन्दा सामान्य समस्याहरूबाट बच्ने र तपाइँका आवश्यकताहरू स्पष्ट रूपमा आपूर्तिकर्तालाई कसरी सञ्चार गर्ने जस्तै।Suzhou Maitu स्क्रू रड निर्माण कं, लिमिटेडशब्दजालमा डुबेको बिना।

लेख सारांश

A मेट्रिक स्क्रू स्टडप्रायः छनौट गरिन्छ किनभने यसले ठाउँ बचत गर्छ, सेवायोग्यता सुधार गर्दछ, र आवास, फ्ल्याङ्गहरू, र ट्याप गरिएको आधारहरूमा भरपर्दो क्ल्याम्पिङ प्रदान गर्दछ। सबैभन्दा सामान्य ग्राहक दुखाइ बिन्दुहरू बेमेल पिच, अपर्याप्त थ्रेड संलग्नता, गलत शक्ति वर्ग, जंग समस्याहरू, र अस्पष्ट अर्डर विवरणहरू हुन्। यस लेखले चरण-दर-चरण चयन कार्यप्रवाह, द्रुत सन्दर्भ तालिका, अर्डरिङ चेकलिस्ट, स्थापना सुझावहरू, र FAQ तपाईंलाई आत्मविश्वासपूर्वक खरिद गर्न र असफलताहरू कम गर्न मद्दत गर्दछ।

• सही थ्रेड साइज छान्नुहोस् र पहिले पिच गर्नुहोस्, त्यसपछि सहिष्णुता वर्ग पुष्टि गर्नुहोस्।
• संयुक्त स्ट्याक-अपमा आधारित थ्रेड संलग्नता र पकड लम्बाइ गणना गर्नुहोस्।
• बल वर्ग र सामग्री लोड र तापमानमा मिलाउनुहोस्।
• वातावरणमा आधारित कोटिंग वा स्टेनलेस ग्रेड छनौट गर्नुहोस्।
• एक पूर्ण विशिष्ट सूची पठाउनुहोस् ताकि उद्धरणहरू तुलनात्मक र सही छन्।

सामग्री

• वास्तविक सभाहरूमा मेट्रिक स्क्रू स्टडहरू बुझ्दै
• पाँच गल्तीहरू जसले धेरै स्टड समस्याहरू निम्त्याउँछ
• सही स्टड चयन गर्न व्यावहारिक कार्यप्रवाह
• सामान्य अवस्थाहरूको लागि द्रुत सन्दर्भ तालिका
• स्पष्ट, छिटो उद्धरणहरूको लागि चेकलिस्ट अर्डर गर्दै
• स्थापना र सेवा सुझावहरू जसले विफलताहरूलाई रोक्छ
• स्टड निर्मातामा के खोज्ने
• FAQ

रूपरेखा

1. संयुक्त परिभाषित गर्नुहोस्: आधार सामग्री, ट्याप गरिएको गहिराई, र स्ट्याक मोटाई।
2. डिजाइन मापदण्ड र लोड आवश्यकताहरूमा आधारित थ्रेड साइज र पिच चयन गर्नुहोस्।
3. थ्रेड र क्ल्याम्पिङ बल सुरक्षित गर्न संलग्नता लम्बाइ र समग्र लम्बाइ सेट गर्नुहोस्।
4. मेकानिकल र थर्मल मागहरूको लागि बल वर्ग र सामग्री छनौट गर्नुहोस्।
5. जंग र विधानसभा व्यवहार लागि सतह सुरक्षा छान्नुहोस्।
6. ठूलो उत्पादन अघि सहिष्णुता, परीक्षण, र कागजात पुष्टि गर्नुहोस्।

वास्तविक सभाहरूमा मेट्रिक स्क्रू स्टडहरू बुझ्दै

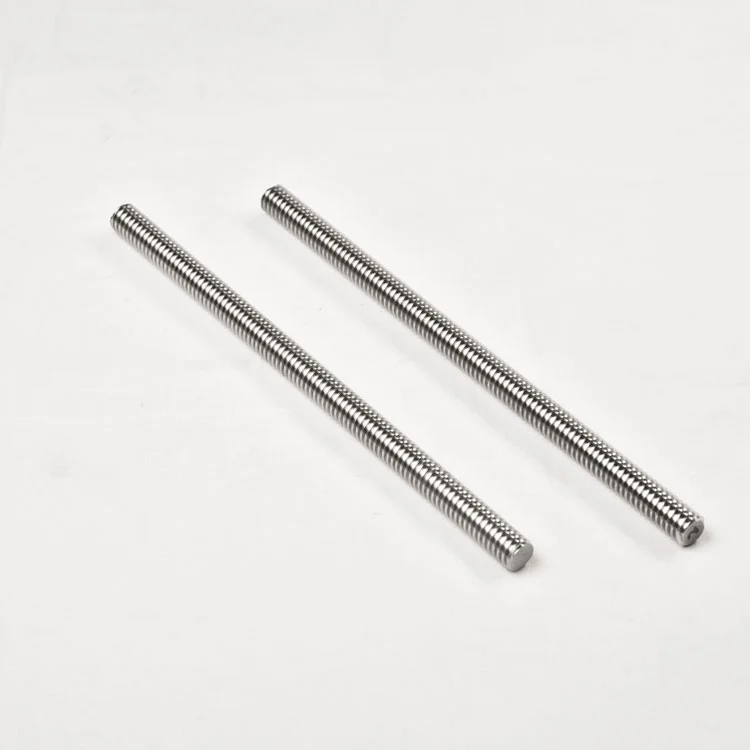

A मेट्रिक स्क्रू स्टडएक थ्रेडेड फास्टनर कम्पोनेन्टहरू सामेल हुन डिजाइन गरिएको हो जहाँ एक छेउ सामान्यतया ट्याप गरिएको प्वालमा स्थापित हुन्छ (वा डिजाइनको आधारमा दुबै छेउमा नट सहित)। स्टडहरू सामान्य छन्:

• Flanged जोडहरूजहाँ बारम्बार मर्मत अपेक्षित छ (पम्प, भल्भ, गियरबक्सहरू)।
• एल्युमिनियम आवासजहाँ तपाइँ बेस थ्रेडहरूलाई बारम्बार बोल्ट सम्मिलनबाट जोगाउन चाहनुहुन्छ।
• उच्च-तापमान क्षेत्रहरूजहाँ नियन्त्रित प्रीलोड र सेवा पहुँच कुरा।
• अन्तरिक्ष-प्रतिबन्धित सम्मेलनहरूजहाँ बोल्ट सजिलै घुसाउन सकिँदैन।

किन स्टडहरू प्रायः रुचाइन्छ: तपाईंले स्टडलाई आधारमा एक पटक स्थापना गर्न सक्नुहुन्छ, त्यसपछि ट्याप गरिएको प्वाल लगाएर मर्मतको क्रममा नटलाई हटाउनुहोस् र पुन: स्थापना गर्नुहोस्। यो नरम सामग्री र उपकरणहरूमा ठूलो सम्झौता हो जुन बारम्बार आँसु देख्छ।

पाँच गल्तीहरू जसले धेरै स्टड समस्याहरू निम्त्याउँछ

अधिकांश समस्याहरू "खराब स्टडहरू" को कारणले होइन। तिनीहरू अपूर्ण चश्मा वा धारणाहरूको कारणले गर्दा हुन्। यहाँ शीर्ष पाँच गल्तीहरू छन् जुन मैले बारम्बार देख्छु:

• बेमेल पिच(उदाहरणका लागि, भ्रामक मोटे र राम्रो पिच)। एक स्टड जो सहज रूपमा सुरु हुन्छ र त्यसपछि बाँध्छ क्लासिक चिन्ह हो।
• अपर्याप्त थ्रेड संलग्नताआधार सामग्रीमा, विशेष गरी एल्युमिनियम वा कास्ट फलाममा।
• गलत शक्ति वर्ग, स्ट्रेचिङ, क्ल्याम्प लोड गुमाउने, वा झटका लोडिङमा भंगुर फ्र्याक्चरको नेतृत्व गर्दछ।
• गलत सतह समाप्तवातावरण (जंग) वा एसेम्बलीका लागि (गलिंग, असंगत टोक़-देखि-प्रिलोड)।
• अस्पष्ट सहिष्णुता र मानक, जसले फिट समस्याहरू, असंगत नटहरू, वा निरीक्षण विफलताहरू सिर्जना गर्न सक्छ।

यी फिक्स गर्नु भनेको "प्रिमियम किन्नु" को बारेमा कम र चलाखीपूर्वक निर्दिष्ट गर्ने बारे बढी हो।

सही स्टड चयन गर्न व्यावहारिक कार्यप्रवाह

यहाँ चयन गर्न एक सीधा विधि छमेट्रिक स्क्रू स्टडनिर्णयलाई जटिल नगरी।

चरण 1: थ्रेड साइज र पिच लक गर्नुहोस्

• तपाईंको रेखाचित्र वा मिलन भागहरूबाट सुरु गर्नुहोस्: M6, M8, M10, आदि।
• पिच स्पष्ट रूपमा पुष्टि गर्नुहोस् (उदाहरण: M10 × 1.5 बनाम M10 × 1.25)।
• यदि स्टड अवस्थित नटहरू, धुनेहरू, वा टुलिङसँग मेल खान्छ भने, पिचलाई गैर-वार्तालाप योग्यको रूपमा व्यवहार गर्नुहोस्।

चरण 2: आधारमा तपाईलाई कति थ्रेड चाहिन्छ निर्धारण गर्नुहोस्

थ्रेड संलग्नता हो जहाँ धेरै सम्मेलनहरू चुपचाप असफल हुन्छन्। धेरै छोटो र तपाईं पुल-आउट जोखिम; धेरै लामो र तपाईं तल बाहिर, पातलो पर्खाल, वा प्वाल मा मलबे विरुद्ध जाम गर्न सक्नुहुन्छ।

• नरम आधार सामग्रीको लागि, तपाईलाई सामान्यतया थप संलग्नता चाहिन्छ।
• कडा स्टीलहरूका लागि, तपाइँ अझै पनि बल लक्ष्यहरू पूरा गर्दा कम संलग्नता प्रयोग गर्न सक्नुहुन्छ।
• सँधै ट्याप गरिएको प्वालको गहिराइ, कुनै पनि थ्रेड नगरिएको लिड-इन, र प्रदूषण जोखिम (चिप्स, कोटिंग निर्माण) को लागी खाता राख्नुहोस्।

चरण 3: संयुक्त स्ट्याक-अपबाट पकड लम्बाइ र समग्र लम्बाइ सेट गर्नुहोस्

क्ल्याम्प गरिएको भागहरूको कुल मोटाई मापन गर्नुहोस् (फ्लान्ज + ग्यास्केट + वाशर स्ट्याक, आदि)। थप्नुहोस्:

• पूर्ण नट संलग्नताको लागि पर्याप्त फैलिएको थ्रेड
• धुने र कुनै पनि लक हार्डवेयर लागि भत्ता
• एउटा सानो मार्जिन ताकि नट कस्ने क्रममा थ्रेडहरूबाट बाहिर नहोस्

चरण 4: लोड प्रोफाइलको लागि सामग्री र बल वर्ग छनौट गर्नुहोस्

यहाँ तपाईंले स्टडलाई वास्तविकतासँग पङ्क्तिबद्ध गर्नुहुन्छ: स्थिर लोड, कम्पन, थर्मल साइकल चलाउने, र सुरक्षा कारकहरू। उच्च शक्ति वर्ग स्वचालित रूपमा "राम्रो" हुँदैन यदि यसले लचकता घटाउँछ वा तनाव उठाउने र कमजोर स्थापनाको लागि संवेदनशीलता बढाउँछ।

• सामान्य औद्योगिक उपकरण: सन्तुलित शक्ति र विश्वसनीयता।
• उच्च कम्पन: क्ल्याम्प लोड स्थिरता र उचित लक रणनीतिमा फोकस गर्नुहोस्।
• उच्च तापमान: शक्ति अवधारण, क्रिप, र सतह व्यवहार विचार गर्नुहोस्।
• संक्षारक वातावरण: सामग्री र कोटिंग निर्णयहरू प्रायः सरासर बल भन्दा बढी महत्त्वपूर्ण हुन्छन्।

चरण 5: वातावरण र विधानसभा आवश्यकताहरूमा आधारित सतह सुरक्षा चयन गर्नुहोस्

कोटिंग्सले जंगसँग मात्र लड्दैन - तिनीहरूले घर्षण परिवर्तन गर्दछ, जसले टर्क र क्ल्याम्प लोड बीचको सम्बन्धलाई परिवर्तन गर्दछ। यसैले दुई स्टडहरू जुन "एउटै देखिन्छ" रेखामा धेरै फरक व्यवहार गर्न सक्छ।

• भिजेको वा नुन एक्सपोजरको लागि, प्रमाणित जंग प्रतिरोधलाई प्राथमिकता दिनुहोस्।
• स्टेनलेसको लागि, गैलिंग जोखिम कम गर्न एन्टी-सेज रणनीतिहरूको लागि योजना बनाउनुहोस्।
• क्रिटिकल प्रीलोडका लागि, टर्क परिणामहरू एकरूपमा राख्नको लागि स्नेहन/फिनिसलाई मानकीकरण गर्नुहोस्।

चरण 6: सहिष्णुता र निरीक्षण अपेक्षाहरू पुष्टि गर्नुहोस्

यदि तपाइँ एक OEM लाई आपूर्ति गर्दै हुनुहुन्छ वा कडा बजारहरूमा निर्यात गर्दै हुनुहुन्छ भने, सहिष्णुता वर्ग र निरीक्षण कागजात भौतिक स्टड जस्तै महत्त्वपूर्ण हुन सक्छ। के मापन गरिनेछ, यो कसरी मापन गरिनेछ, र के कागजी कार्य अपेक्षित छ मा सहमत।

सामान्य अवस्थाहरूको लागि द्रुत सन्दर्भ तालिका

स्पष्ट, छिटो उद्धरणहरूको लागि चेकलिस्ट अर्डर गर्दै

यदि तपाइँ द्रुत उद्धरणहरू र कम आश्चर्यहरू चाहनुहुन्छ भने, तपाइँको आपूर्तिकर्तालाई पूर्ण विवरण पठाउनुहोस्। यहाँ एउटा व्यावहारिक चेकलिस्ट छ जुन तपाईंले आफ्नो RFQ इमेल वा खरिद प्रणालीमा प्रतिलिपि गर्न सक्नुहुन्छ:

• फास्टनर प्रकार: मेट्रिक स्क्रू स्टड (डबल-एन्ड, ट्याप-एन्ड, पूर्ण रूपमा थ्रेड गरिएको, वा अनुकूलन)
• थ्रेड साइज र पिच: उदाहरण M10 × 1.5 (यदि फरक छ भने दुवै पक्षलाई राज्य गर्नुहोस्)
• समग्र लम्बाइ: यसलाई कसरी मापन गरिन्छ र कुनै विशेष अन्त आवश्यकताहरू समावेश गर्नुहोस्
• थ्रेड लम्बाइ: पूर्णतया थ्रेडेड वा आंशिक, र कुनै पनि अनथ्रेडेड शङ्क आवश्यक छ
• सामाग्री र शक्ति आवश्यकता: महत्वपूर्ण भएमा सेवाको तापक्रम र लोड नोटहरू समावेश गर्नुहोस्
• सतह समाप्त / कोटिंग: जंग अपेक्षाहरू र रंग आवश्यकताहरू यदि लागू हुन्छ
• सहिष्णुता/वर्ग आवश्यकताहरू: यदि तपाईंको सम्मेलन फिट गर्न संवेदनशील छ भने, यसलाई निहित नछोड्नुहोस्
• मात्रा र वितरण तालिका: प्रोटोटाइप, पायलट, र ठूलो उत्पादन मात्रा
• कागजात: निरीक्षण रिपोर्ट, सामग्री प्रमाणपत्र, मेकानिकल परीक्षण, प्याकेजिङ लेबल
• आवेदन नोटहरू: आधार सामग्री (स्टील/एल्युमिनियम), ट्याप गरिएको गहिराइ, र कुनै विशेष बाधाहरू

जब एक आपूर्तिकर्ताले स्पष्टताको यो स्तर प्राप्त गर्दछ, तपाइँ सामान्यतया अधिक सटीक मूल्य निर्धारण, कम पछाडि र पछाडि प्रश्नहरू, र ब्याचहरूमा राम्रो स्थिरता प्राप्त गर्नुहुन्छ।मेट्रिक स्क्रू स्टडउत्पादन।

स्थापना र सेवा सुझावहरू जसले विफलताहरूलाई रोक्छ

राम्रो स्टड अझै असफल हुन सक्छ यदि खराब रूपमा स्थापना भयो। यहाँ व्यावहारिक सुझावहरू छन् जुन सबैभन्दा सामान्य क्षेत्र र विधानसभा लाइन समस्याहरू कम गर्दछ:

• ट्याप गरिएको प्वाल सफा गर्नुहोस्स्थापना गर्नु अघि। चिप्स वा कोटिंग निर्माणले तल्लो भाग र गलत टोक़ निम्त्याउन सक्छ।
• स्टड ओभर ड्राइभिंगबाट बच्नुहोस्। तल्लो भागले पातलो पर्खालहरू फुटाउन वा थ्रेडहरू विकृत गर्न सक्छ।
• घर्षण नियन्त्रण गर्नुहोस्। यदि स्नेहन प्रयोग गरिन्छ भने, यसलाई मानकीकरण गर्नुहोस्। स्नेहन परिवर्तनहरू परिवर्तन गर्दा समान टोक़मा क्ल्याम्प लोड प्राप्त भयो।
• स्टेनलेस ग्यालिङ रोक्नुहोस्। यदि स्टेनलेस हार्डवेयर चयन गरिएको छ भने उपयुक्त स्नेहक र एसेम्बली अभ्यासहरू प्रयोग गर्नुहोस्।
• लगातार कस्ने विधि प्रयोग गर्नुहोस्महत्वपूर्ण जोडहरूको लागि। टोर्क सटीकता, अनुक्रम, र उपकरण क्यालिब्रेसन व्यक्तिहरूले स्वीकार गर्न मन पराउने भन्दा बढी महत्त्वपूर्ण छ।
• सेवा योग्यताको कुरा हो। यदि मर्मत टोलीहरूले बारम्बार नटहरू हटाउनेछन् भने, क्षरण प्रतिरोध र एन्टी-सेज रणनीतिलाई डिजाइनको भाग बनाउनुहोस्।

यी अभ्यासहरूले तपाईंलाई मद्दत गर्दछमेट्रिक स्क्रू स्टडसुसंगत प्रीलोड प्रदान गर्नुहोस् र भविष्यमा छुट्याउन कम पीडादायी बनाउनुहोस्।

स्टड निर्मातामा के खोज्ने

आपूर्तिकर्ता छनोट गर्दा, तपाईंले स्टड मात्र किन्नु हुन्न—तपाईं प्रक्रिया नियन्त्रण खरिद गर्दै हुनुहुन्छ। एक विश्वसनीय निर्माताले समर्थन गर्न सक्षम हुनुपर्छ:

• स्पष्ट ट्रेसिबिलिटीब्याच र कागजात बीच।
• स्थिर उत्पादन नियन्त्रणत्यसैले प्रोटोटाइपहरू ठूलो उत्पादनसँग मेल खान्छ।
• लगातार थ्रेडिङ र गेजिंगनट र ट्याप प्वालहरूसँग फिट समस्याहरू कम गर्न।
• कोटिंग र प्याकेजिङ अनुशासनट्रान्जिट र भण्डारण समयमा जंग रोक्न।
• अनुकूलन समर्थनलम्बाइ, अन्त्य शैलीहरू, वा विशेष आवश्यकताहरूको लागि।

यदि तपाइँ आपूर्तिकर्ताहरू तुलना गर्दै हुनुहुन्छ भने, उनीहरूले कसरी महत्वपूर्ण विशेषताहरू (थ्रेड गुणस्तर, समाप्त स्थिरता, र निरीक्षण विधिहरू) नियन्त्रण गर्छन् भनेर सोध्नुहोस्। स्केलमा खरिद गर्ने टोलीहरूको लागि, जस्तै एक विशेष उत्पादकसँग काम गर्दैSuzhou Maitu स्क्रू रड निर्माण कं, लिमिटेडसंचारलाई सरल बनाउन र तपाईंको स्टड चश्मा उद्धरण देखि डेलिभरी सम्म संगत राख्न सक्छ।

FAQ

उत्पादन-केन्द्रित लेखमा कुञ्जी शब्द कति पटक देखा पर्छ?

पाठकहरूका लागि स्पष्ट र एकरूप रहन पर्याप्त छ—सामान्यतया लेखमा फैलिएका धेरै प्राकृतिक उल्लेखहरू। व्यवहारमा, यदि विषय साँच्चै केन्द्रित छ भने aमेट्रिक स्क्रू स्टड, शब्दहरू जबरजस्ती पुनरावृत्ति बिना संगठित रूपमा देखा पर्नेछ।

म कसरी गलत पिच अर्डर गर्नबाट बच्न सक्छु?

लिखित रूपमा सधैं व्यास र पिच दुवै निर्दिष्ट गर्नुहोस् (उदाहरणका लागि, "M10 × 1.5")। यदि एसेम्बलीमा अवस्थित नटहरू वा ट्याप गरिएको प्वालहरू समावेश छन् भने, अनुमानहरू भन्दा सट्टा गेज वा मूल रेखाचित्रको साथ पिच प्रमाणित गर्नुहोस्।

ट्याप गरिएको आधारहरूमा स्ट्रिप गरिएको थ्रेडहरूको सबैभन्दा ठूलो कारण के हो?

नरम सामग्रीहरूमा अपर्याप्त संलग्नता, प्वालमा प्रदूषण, वा स्थापनाको क्रममा ओभर-टोर्क सामान्य कारणहरू हुन्। संलग्नता र स्थापना प्रक्रियालाई तपाईंको स्पेसिफिकेशनको भाग बनाउनुहोस्, पछिको विचार होइन।

के स्टेनलेस सधैं जंग प्रतिरोध को लागी सबै भन्दा राम्रो छ?

सधैं होइन। स्टेनलेस धेरै वातावरणमा उत्कृष्ट हुन सक्छ, तर यसले ग्यालिंग जोखिम प्रस्तुत गर्न सक्छ र प्रत्येक लोड र तापमान प्रोफाइलको लागि उत्तम विकल्प नहुन सक्छ। पूर्ण वातावरण र विधानसभा विधि विचार गर्नुहोस्।

किन कोटिंगले कडा परिणामहरूलाई असर गर्छ?

किनभने कोटिंगले घर्षण परिवर्तन गर्दछ। घर्षणले तपाइँले दिएको टर्कमा कति क्ल्याम्प लोड प्राप्त गर्नुहुन्छ परिवर्तन गर्दछ। यदि प्रीलोड स्थिरता महत्त्वपूर्ण छ भने, कोटिंग र स्नेहन अभ्यासहरू मानकीकृत गर्नुहोस्।

उद्धरणको लागि सोध्दा मैले कुन विवरणहरू समावेश गर्नुपर्छ?

थ्रेड साइज र पिच, समग्र लम्बाइ, थ्रेड लम्बाइ, सामग्री / शक्ति आवश्यकता, सतह समाप्त, सहिष्णुता अपेक्षा, मात्रा, र कागजात आवश्यकता। माथिको अर्डरिङ चेकलिस्ट राम्रो टेम्प्लेट हो।

म कसरी कम्पन उपकरणमा ढीला कम गर्न सक्छु?

सही प्रीलोड र लगातार स्थापनाको साथ सुरू गर्नुहोस्। त्यसपछि तपाइँको डिजाइन (अखरोट प्रकार, धुने प्रणाली, वा अन्य लक गर्ने दृष्टिकोण) को लागी उपयुक्त लक रणनीति छनौट गर्नुहोस्। लूजिङ सामान्यतया प्रणाली समस्या हो, स्टड मुद्दा मात्र होइन।

फिल्ड मर्मतसम्भारले स्टडहरूलाई हानि पुर्‍याउँछ भने मैले के गर्नुपर्छ?

क्षरण प्रतिरोध, सेवा प्रक्रियाहरू (सफाई र स्नेहन), र सही कसको लागि प्रशिक्षणमा फोकस गर्नुहोस्। केहि अवस्थामा, स्तरवृद्धि समाप्त, नट प्रकार परिवर्तन, वा परिष्कृत संलग्नता डिजाइन उल्लेखनीय रूपमा सेवा जीवन विस्तार गर्न सक्छ।

जब अधिकारमेट्रिक स्क्रू स्टडस्पष्ट रूपमा निर्दिष्ट गरिएको छ, सही रूपमा स्थापना गरिएको छ, र वातावरणसँग मेल खान्छ, यो ती "बोरिंग" भागहरू मध्ये एक हुन्छ जसले असफलता रिपोर्ट कहिल्यै बनाउँदैन - जुन तपाईले चाहानुहुन्छ।

यदि तपाइँ तपाइँको विशिष्ट अनुप्रयोगको लागि विकल्पहरू चयन गर्न मद्दत चाहनुहुन्छ वा तपाइँको रेखाचित्र र उपयोग सर्तहरूमा आधारित उद्धरण चाहिन्छ भने,हामीलाई सम्पर्क गर्नुहोस्माSuzhou Maitu स्क्रू रड निर्माण कं, लिमिटेडर आफ्नो थ्रेड साइज, पिच, लम्बाइ, वातावरण, र मात्रा आवश्यकताहरू साझा गर्नुहोस्।
